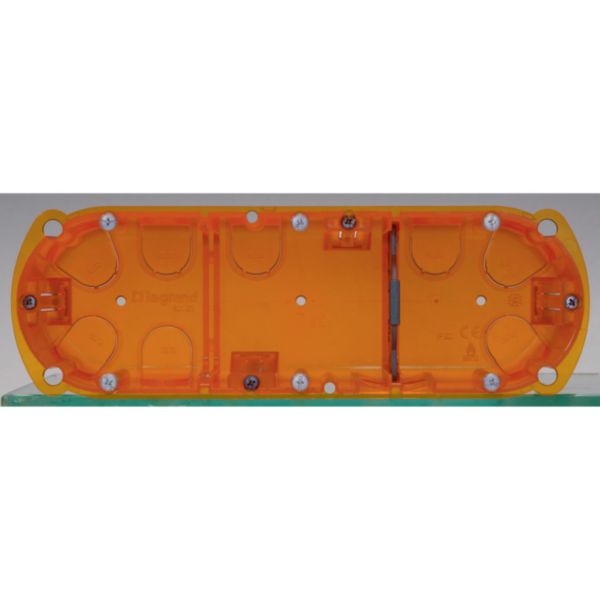

Batibox süllyesztődoboz univerzális hármas doboz, 40mm mély

Batibox Legrand

Batibox süllyesztődoboz univerzális hármas doboz, 40mm mély

REF. 080103 EAN kód. 3245060801038
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
Univerzális doboz - hármas doboz
Rögzített fém karmokkal felszerelve
Védőkupakokkal ellátott csavarokkal szállítva
Kivágott helyek a ragasztónak vagy más rögzítési anyagnak
A ragasztó felvitele látható az átlátszóságnak köszönhetően
Több dobozhelyet igénylő funkciókhoz (pl. Céliane, Galea Life vagy Program Mosaic programozható termosztát) a válaszfalak kivehetők
Függőleges vagy vízszintes használatra
Használható: 71 mm osztástávolságú szerelvényekhez
Mélység: 40 mm
Megerősített szilárdságú doboz többféle rögzítési lehetőséggel:
Fém karmokkal való megfogatás szerelt falakban (gipszkarton, tégla) vagy gipszlemezekre
Ragasztással a téglafalakra (téglára stb.)
Ragasztó befecskendezésével a gyors tömítésért

Műszaki jellemzők

Szerelési mód Egyéb
Alak Ovális
Kialakítás Készülék-kötődoboz/-szekrény
Kivitel 3-szoros
Forgatható gyűrűvel felszerelve Nincs
Összekapcsolható Nincs
Előre szerelt szerelvény Nincs
Átmérő 67 mm
Hosszúság 214 mm
Szélesség 72 mm
Mélység 40-40 mm
Belső mélység 40 mm
Eszközbeültetések számához 8
Eszközök rögzítése Csavarozás vagy feszítés
Csavarokkal Igen
Nem állítható készülékrögzítő fülek száma 0
Állítható készülékrögzítő fülek száma 4
Ház átvezetés kitört nyíláson keresztül Igen
Ház átvezetés tömítő membránon keresztül Nincs
Ház átvezetés csőcsonkon keresztül Igen
Ház átvezetés fokozat membránon keresztül Nincs
Csatlakozó csőátmérő 20/25 mm
Kábelátmérőhöz 20-25 mm
Csőreteszelés Nincs
Csőreteszelés opcionális Nincs
Bevezetés hátulról Igen
Bevezetések száma 8
Leszállított csőcsonkok száma 0
Anyag Műanyag
Halogénmentes Nincs
Felület Kezeletlen
Szín Narancs
Védettség (IP) IP20
Fedél kivitel Nincs
Átlátszó fedél Nincs
Fedélrögzítés Egyéb
Plombálható Nincs
Funkciótartás Nincs
Árnyékolással Nincs
Légtömör Nincs
Kapocs pólusszáma 0
Kapocs, helyhez rögzítve Nincs
Lámpák kampóval való rögzítése Nincs
Csőtoldat Nincs
Speciális felhasználás Nincs
Választófallal Igen
Ütésállóság (IK) IK04
Alkalmazási hőmérséklet -5-40 °C
Tárolási hőmérséklet -5-60 °C
