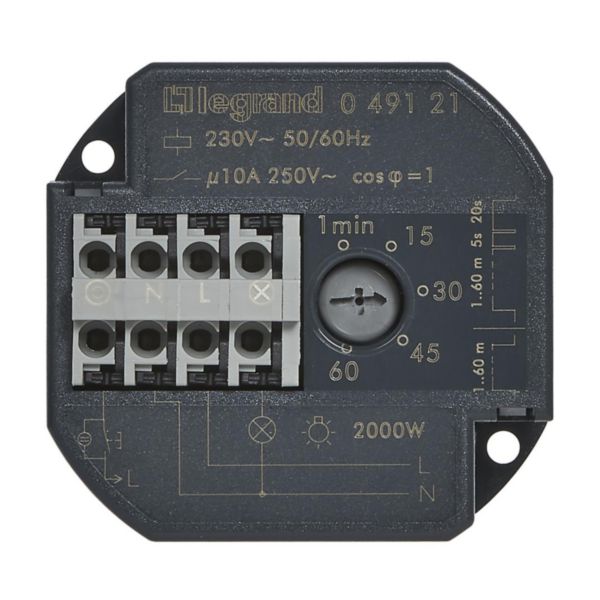

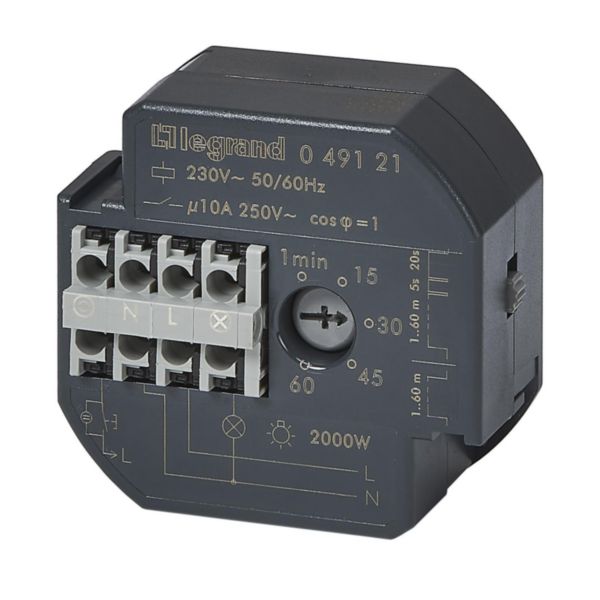

CX3 impulzusrelé szerelvénydobozba 10A 230V 1Z - időzítős

Pulse operated latching relays CX³ Legrand

CX3 impulzusrelé szerelvénydobozba 10A 230V 1Z - időzítős

REF. 049121 EAN kód. 4010957491215
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
Szerelvénydobozba süllyeszthető
impulzusrelék
10 A – 230 V~ – 50/60 Hz
Új építkezéseknél és felújításoknál egyaránt
alkalmazható
Alkalmas elektronikus előtétes lámpatestek,
valamint fénycsövek kapcsolására egyaránt
Szerelőlemezre vagy süllyesztődobozba (Ø67 mm) is
rögzíthető
Rugós bekötőkapcsok alkalmasak tömör és
rugalmas vezetékek fogadására (max. 2,5 mm2)
Kapcsolási teljesítmény: min. 7 W / max. 2 300 W
Védettség. IP20 / IK04
Méretek: 49×46×26 mm
Jelzőfényes nyomógomb maximális árama: 50 mA
Hangtalan
Időzítős egypólusú
Lépcsőházi automatafunkcióval ellátva. Beállítható
késleltetés: 1–60 perc
Kikapcsolás-előjelzővel felszerelve (kikapcsolható)

Műszaki jellemzők

Funkció Egyéb
Szerelési mód Egyéb
Záróérintkezők száma 1
Nyitóérintkezők száma 0
Váltóérintkezők száma 0
Vezérlőfeszültség 230-250 V
Vezérlőfeszültség típusa AC
Vezérlőfeszültség frekvenciája 50-60 Hz
Vezérlőfeszültség 2 230-250 V
Vezérlőfeszültség típus 2 AC
Vezérlőfeszültség frekvenciája 2 50-60 Hz
Névleges kapcsolóáram 10 A
Tápfeszültség 230-250 V
Tápfeszültség típusa AC
Max. izzólámpa terhelés 2000 W
Max. fénycsőterhelés 1000 VA
Kézi irányítás Nincs
Szélesség 46.5 mm
Magasság 50 mm
Mélység 28.5 mm
Ütésállóság (IK) IK02
Védettség (IP) IP20
Alkalmazási hőmérséklet 5-35 °C
Tárolási hőmérséklet -5-60 °C
Tápellátás bevezetés iránya A termék elülső részén
Csatlakozó sorkapocs jelölés Igen
Halogénmentes Igen
Csatlakozási mód Szorítókapocs (csavar nélküli) / dugós szorító
Beköthető vezeték keresztmetszet 0.75-1.5 mm²
Csatlakozás típusa Kábel
Szövegmező / írási felület Nincs

Dokumentáció

1 dokumentum
Használati utasítás
292398-04.pdf pdf (0.63 Mo)
3 dokumentumok
Megállapodás
Megállapodás
VDE-40026508 (0.49 Mo)
Megállapodás
