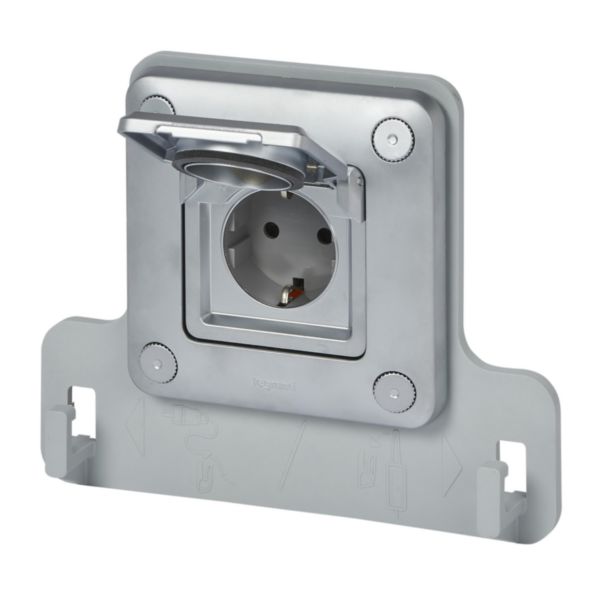

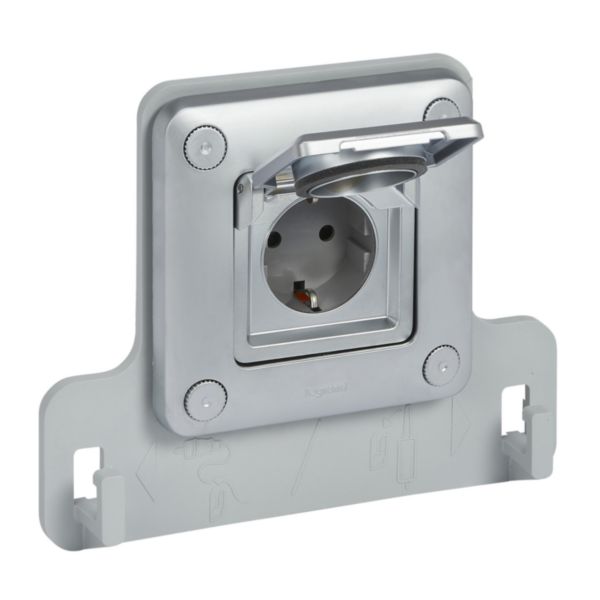

Green'up Access 2P+F 16 A EV fém süllyesztett aljzat

Legrand

Green'up Access 2P+F 16 A EV fém süllyesztett aljzat

REF. 077856 EAN kód. 3414970321275
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
1. és 2. üzemmódú csatlakozóaljzat
16 A EV
Időtálló mechanizmus ezüst bevonatú érintkezőkkel
Egyfázisú aljzat csavaros csatlakozással 230 V AC
Kat. szám 0 904 78 töltésvezérlő-tartóval szállítva
Egy jármű töltésére alkalmas
Megfelel az IEC 60884-1 szabványnak
IP55 - IK10 süllyesztett - fém aljzat
Töltőcsatlakozó otthoni használatra és parkolókba
Burkolattal, kerettel és rögzítőperemmel szállítva
50 mm süllyesztődobozba rögzíthető
Kat. szám 0 778 90 dobozzal falon kívül is rögzíthető
Méret (ma x szé x mé): 110 x 110 x 13,5 mm
Lehetővé teszi elektromos és plug-in hybrid járművek biztonságos töltését,
melyek 2. üzemmódú kábellel rendelkeznek (kompatibilis a 1. üzemmódú
kábelekkel is).
Javasolt, hogy a tápellátás közvetlenül az elosztószekrényből külön
leágazás kialakításával történjen C 20 A, 30 mA, F típusú kombinált áramvédőkapcsoló,
vagy 30 mA ÁVK + C 20 A kismegszakító beépítésével.
Javasolt legalább 3x2,5 mm2-es kábel használata
Javasolt telepítési magasság: 1,3 m
Otthoni vagy munkahelyi használatra

Műszaki jellemzők

Kivitel Töltő dugalj
Standard Egyéb
Csatlakoztatási technika Csavaros csatlakozás
Reteszelő aktuátorral Nincs
Bemenet reteszeléssel Nincs
Védettség (IP) Egyéb
Szélesség 110 mm
Magasság 110 mm
Mélység 47 mm
Névleges feszültség 230 V
Max. névleges áram 16 A
Áram fajtája AC 1-fázisú
Kommunikációs érintkezők száma 3
Csatlakoztatott vezeték hossza 50 m
LED integrálva Nincs
Teljesítmény érintkezők keresztmetszete 2.5-2.5 mm²
Ütésállóság (IK) IK10
Alkalmazási hőmérséklet -5-40 °C
Tárolási hőmérséklet -10-70 °C
Beköthető vezeték keresztmetszet 2.5-2.5 mm²

Dokumentáció

2 dokumentumok
Műszaki adatlap
F03321EN-03.pdf pdf (0.88 Mo)
Használati utasítás
LE06549AD.pdf pdf (1.08 Mo)
1 dokumentum
Megállapodás
OC / CB-FR_720173 (0.39 Mo)
