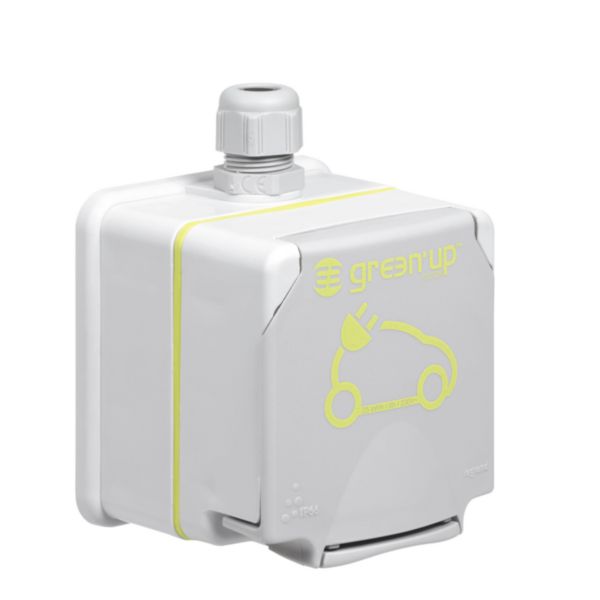

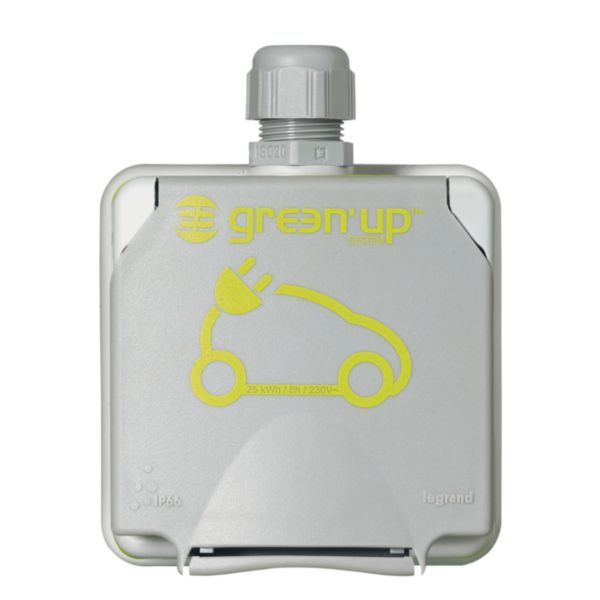

Green'up Access 2P+F 16 A EV műanyag falonkívüli aljzat

Legrand

Green'up Access 2P+F 16 A EV műanyag falonkívüli aljzat

REF. 090472 EAN kód. 3245060904722
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
Mode 1 és Mode 2 csatlakozóaljzatok - 16 A EV
Időtálló mechanizmus ezüst bevonatú érintkezőkkel
Egyfázisú aljzatok csavaros csatlakozással 230 V Kat. szám 0 904 78 töltésvezérlő-tartóval szállítva
1 jármű töltésére alkalmas
Megfelel az IEC 60884-1 szabványnak
IP 55 - IK 08 falon kívüli
Töltőcsatlakozó otthoni használatra
Műanyag aljzat csapófedéllel
ISO 20 tömszelence külön rendelhető
Green'up™ Access aljzatok 16 A - 230 V elektromos járművekhez
Lehetővé teszi elektromos és hybrid járművek biztonságos töltését, melyek Mode 2 kábellel rendelkeznek (kompatibilis a Mode 1 kábelekkel is)
Javasolt, hogy a tápellátás közvetlenül az elosztószekrényből külön leágazás kialakításával történjen C 20 A, 30 mA, A vagy HPi típusú kombinált áram-védőkapcsoló, vagy 30 mA ÁVK + C 20 A kismegszakító beépítésével
Javasolt legalább 3x2,5 mm2-es kábel használata
Javasolt telepítési magasság: 1,3 m
Otthoni vagy munkahelyi használatra

Műszaki jellemzők

Kivitel Töltő dugalj
Standard Egyéb
Csatlakoztatási technika Csavaros csatlakozás
Reteszelő aktuátorral Nincs
Bemenet reteszeléssel Nincs
Védettség (IP) Egyéb
Szélesség 180 mm
Magasság 147.5 mm
Mélység 76 mm
Névleges feszültség 250 V
Max. névleges áram 16 A
Áram fajtája AC 1-fázisú
Kommunikációs érintkezők száma 3
Csatlakoztatott vezeték hossza 50 m
LED integrálva Nincs
Teljesítmény érintkezők keresztmetszete 6-6 mm²
Alkalmazási hőmérséklet -25-40 °C
Tárolási hőmérséklet -25-70 °C

Dokumentáció

2 dokumentumok
Műszaki adatlap
F01850EN-05.pdf pdf (0.84 Mo)
Használati utasítás
LE05012AG.pdf pdf (0.6 Mo)
1 dokumentum
Autocad 3D
3D_LG-090472.stp ifc (25.91 Mo)
3 dokumentumok
Környezetvédelmi profil
LGRP-02053-V01.01-EN.pdf pdf (0.93 Mo)
Megállapodás
Megállapodás
OC / CB-HU-001641 (0.28 Mo)
