Mini-oszlop bepattintható, 1 rekeszes, 0,3m, alumínium

DLP Legrand

Mini-oszlop bepattintható, 1 rekeszes, 0,3m, alumínium

REF. 653001 EAN kód. 3414971194595
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás

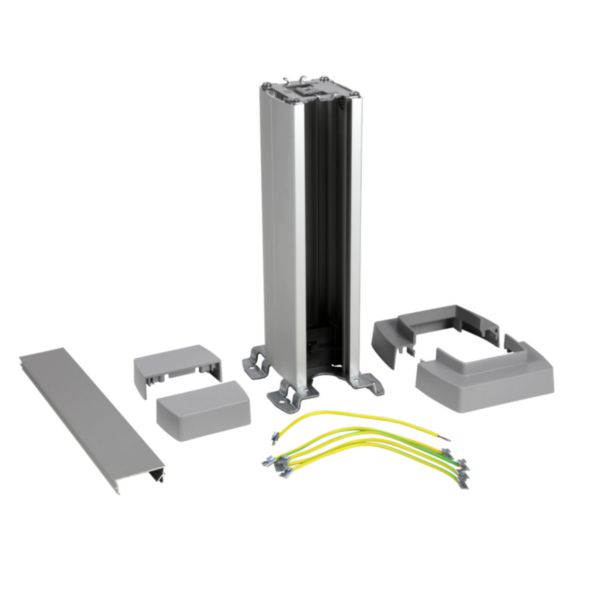

1 rekeszes mini-oszlop
Kiegészíthető Ovaline szettel.
Kat.számok: 6 530 60/61/62
Alumínium
Alumínium test és fedél
Magasság 0.30 m
Megfelel az IEC 61084-2-4 és az EN 50085-2-4 szabványoknak. Megtáplálás padlón vagy mennyezeten keresztül. 1 vagy 2 modulos Program Mosaic mechanizmusokkal szerelvényezhető. Fedél méret 45 mm.

Műszaki jellemzők

Oszlopforma Négyzetes
Kivitel Kétoldalas
Előhuzalozott Nincs
Állítható Nincs
Magasságkiegyenlítés 0 mm
Oszlopmagasság 300-300 mm
Beültethető felsőrészek száma 2
Fedél szélessége 45 mm
Rögzítés módja Csavarozás
Mozgatható / áthelyezhető Nincs
Mennyezetre szerelhető Nincs
Alkalmas padlóra szerelésre Igen
Kábelbevezetés Alul
Átmenő profil Igen
Oszlop anyaga Alumínium
Installációs oszlop anyagminősége Egyéb
Installációs oszlop anyaga halogénmentes Igen
Oszlop felülete Anodizált/eloxált
Oszlop színe Egyéb
Felsőrész anyaga Alumínium
Fedél anyagminősége Egyéb
Fedél anyaga halogénmentes Nincs
Fedél felülete Egyéb
Felső burkolat színe Egyéb
Választófalak száma 0
Hasznos keresztmetszet 2880 mm²

Dokumentáció

2 dokumentumok
Műszaki adatlap
F02559EN_09.pdf pdf (5.69 Mo)
Használati utasítás
LE10475AA-03.pdf pdf (3.63 Mo)
15 dokumentumok
BIM fájl
Legrand_Export_Ovaline_Column_EN.rfa rfa (0.41 Mo)
to access this document
BIM fájl
Legrand_Export_Ovaline_Column Kit_EN.rfa rfa (0.41 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Mobile_Columns_EN.rfa rfa (1.43 Mo)
to access this document
BIM fájl
Legrand_Export_Floor_trunking_EN.rfa rfa (0.36 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Columns_EN.rfa rfa (1 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Mini_Columns_EN.rfa rfa (1.13 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Columns_EN.rfa rfa (1.02 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Mini_Columns_EN.rfa rfa (1.15 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Column_acces_EN.rfa rfa (0.78 Mo)
to access this document
BIM fájl
Legrand_Export_Ovaline_Column_horiz_EN.rfa rfa (0.52 Mo)
to access this document
Autocad 3D
3D_LG-653001.stp ifc (12.6 Mo)
BIM fájl
Legrand_Export_Snap_on_Columns_acces_EN.rfa rfa (1.04 Mo)
to access this document
BIM fájl
Legrand_Exp_Wiring_Dev_for_univ_Colum_EN.rfa rfa (1.31 Mo)
to access this document
BIM fájl
Legrand_Exp_Snap_on_Column_wiring_dev_EN.rfa rfa (1.29 Mo)
to access this document
BIM fájl
Legrand_Exp_Ovaline_Column_horiz_flex_EN.rfa rfa (0.53 Mo)
to access this document
1 dokumentum
Környezetvédelmi profil
LGRP-01503-V01.01-EN.pdf pdf (0.62 Mo)
