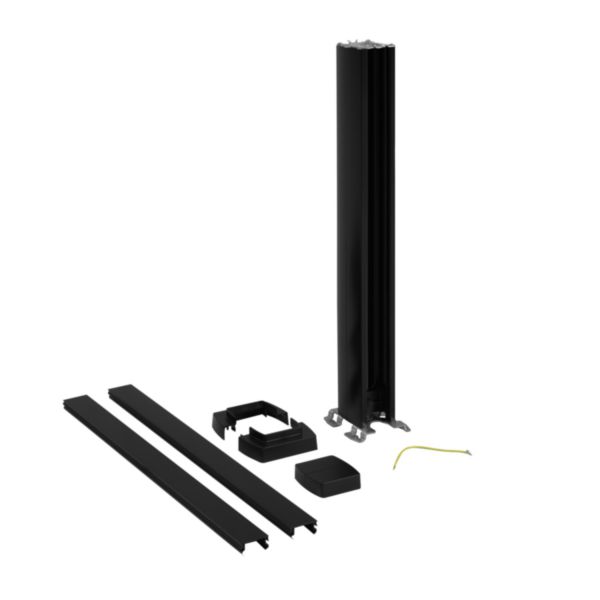

Mini-oszlop bepattintható, 1 rekeszes, 0,68m, fekete

DLP Legrand

Mini-oszlop bepattintható, 1 rekeszes, 0,68m, fekete

REF. 653005 EAN kód. 3414971194632
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
1 rekeszes mini-oszlop
Kiegészíthető Ovaline szettel.
Kat.számok: 6 530 60/61/62
Fekete
Alumínium test, PVC fedél
Magasság 0.68 m
Megfelel az IEC 61084-2-4 és az EN 50085-2-4 szabványoknak. Megtáplálás padlón vagy mennyezeten keresztül. 1 vagy 2 modulos Program Mosaic mechanizmusokkal szerelvényezhető. Fedél méret 45 mm.

Műszaki jellemzők

Oszlopforma Négyzetes
Kivitel Kétoldalas
Előhuzalozott Nincs
Állítható Nincs
Magasságkiegyenlítés 0 mm
Oszlopmagasság 680-680 mm
Beültethető felsőrészek száma 2
Fedél szélessége 45 mm
Rögzítés módja Csavarozás
Mozgatható / áthelyezhető Nincs
Mennyezetre szerelhető Nincs
Alkalmas padlóra szerelésre Igen
Kábelbevezetés Alul
Átmenő profil Igen
Oszlop anyaga Alumínium
Installációs oszlop anyagminősége Egyéb
Installációs oszlop anyaga halogénmentes Igen
Oszlop felülete Egyéb
Oszlop színe Fekete
Oszlop RAL-száma 9005
Felsőrész anyaga Műanyag
Fedél anyagminősége Polyvinyl chloride (PVC)
Fedél anyaga halogénmentes Nincs
Fedél felülete Kezeletlen
Felső burkolat színe Fekete
Fedél RAL-száma 9017
Választófalak száma 0
Hasznos keresztmetszet 2880 mm²

Dokumentáció

2 dokumentumok
Használati utasítás
LE10475AA-03.pdf pdf (3.63 Mo)
Műszaki adatlap
F02559EN_09.pdf pdf (5.69 Mo)
15 dokumentumok
BIM fájl
Legrand_Export_Ovaline_Column_EN.rfa rfa (0.41 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Mobile_Columns_EN.rfa rfa (1.43 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Mini_Columns_EN.rfa rfa (1.15 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Column_acces_EN.rfa rfa (0.78 Mo)
to access this document
Autocad 3D
3D_LG-653005.stp ifc (13.99 Mo)
BIM fájl
Legrand_Export_Ovaline_Column_horiz_EN.rfa rfa (0.52 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Columns_acces_EN.rfa rfa (1.04 Mo)
to access this document
BIM fájl
Legrand_Export_Ovaline_Column Kit_EN.rfa rfa (0.41 Mo)
to access this document
BIM fájl
Legrand_Export_Floor_trunking_EN.rfa rfa (0.36 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Columns_EN.rfa rfa (1 Mo)
to access this document
BIM fájl
Legrand_Export_Universal_Mini_Columns_EN.rfa rfa (1.13 Mo)
to access this document
BIM fájl
Legrand_Export_Snap_on_Columns_EN.rfa rfa (1.02 Mo)
to access this document
BIM fájl
Legrand_Exp_Wiring_Dev_for_univ_Colum_EN.rfa rfa (1.31 Mo)
to access this document
BIM fájl
Legrand_Exp_Snap_on_Column_wiring_dev_EN.rfa rfa (1.29 Mo)
to access this document
BIM fájl
Legrand_Exp_Ovaline_Column_horiz_flex_EN.rfa rfa (0.53 Mo)
to access this document
