Mini-oszlop bepattintható, 2 rekeszes, 0,3m, fehér

DLP Legrand

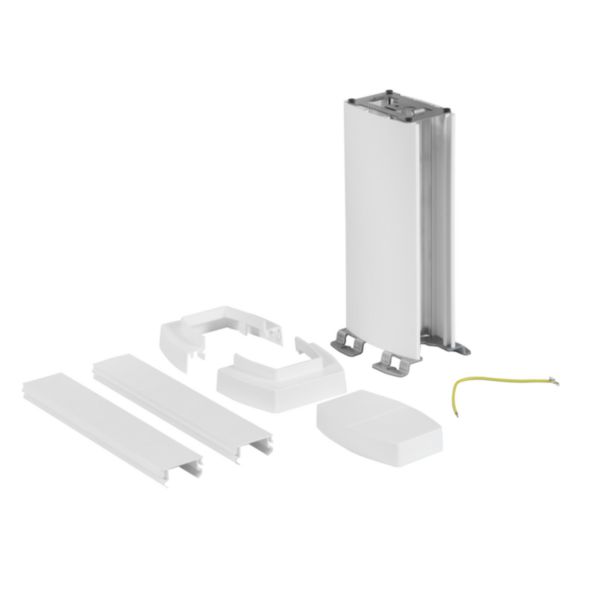

Mini-oszlop bepattintható, 2 rekeszes, 0,3m, fehér

REF. 653020 EAN kód. 3414971194731
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
2 rekeszes mini-oszlop
Kiegészíthető Ovaline szettel.
Kat.számok: 6 530 63/64/65
Fehér
PVC test és fedél
Magasság 0.30 m
Megfelel az IEC 61084-2-4 és az EN 50085-2-4 szabványoknak. Megtáplálás padlón vagy mennyezeten keresztül. 1 vagy 2 modulos Program Mosaic mechanizmusokkal szerelvényezhető. Fedél méret 45 mm.

Műszaki jellemzők

Oszlopforma Ovális
Kivitel Kétoldalas
Előhuzalozott Nincs
Állítható Nincs
Magasságkiegyenlítés 0 mm
Oszlopmagasság 300-300 mm
Beültethető felsőrészek száma 2
Fedél szélessége 45 mm
Rögzítés módja Csavarozás
Mozgatható / áthelyezhető Nincs
Mennyezetre szerelhető Nincs
Alkalmas padlóra szerelésre Igen
Kábelbevezetés Alul
Átmenő profil Igen
Oszlop anyaga Alumínium
Installációs oszlop anyagminősége Egyéb
Installációs oszlop anyaga halogénmentes Igen
Oszlop felülete Egyéb
Oszlop színe Fehér
Oszlop RAL-száma 9003
Felsőrész anyaga Műanyag
Fedél anyagminősége Polyvinyl chloride (PVC)
Fedél anyaga halogénmentes Nincs
Fedél felülete Kezeletlen
Felső burkolat színe Fehér
Fedél RAL-száma 9003
Választófalak száma 1
Hasznos keresztmetszet 6220 mm²

Dokumentáció

2 dokumentumok
Használati utasítás
LE10475AA-03.pdf pdf (3.63 Mo)
Műszaki adatlap
F02559EN_09.pdf pdf (5.69 Mo)
