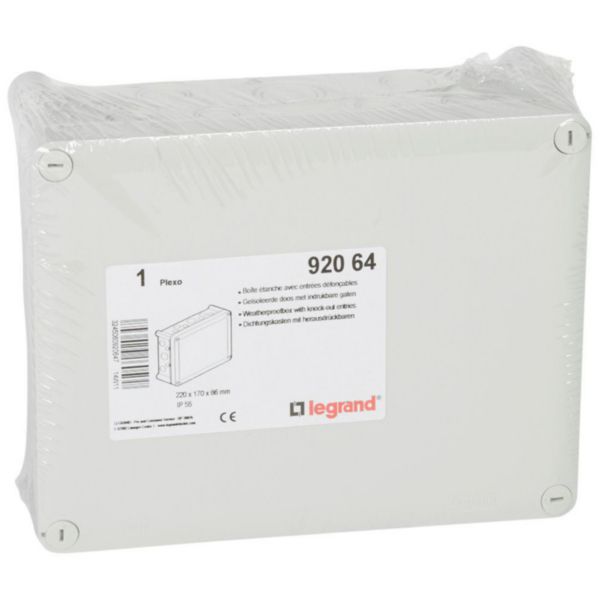

Plexo doboz téglalap alakú, 220×170×86 mm, szürke

Plexo™ boxes Legrand

Plexo doboz téglalap alakú, 220×170×86 mm, szürke

REF. 092064 EAN kód. 3245060920647
Termék adatlap letöltése
Csak 4 terméket tud összehasonlítani, 1 terméket el kell távolítania, hogy ezt hozzáadhassa.
Leírás
Téglalap alakú dobozok
Szürke RAL 7035
220×170×86 mm
12 kipattintható bemenet; használható ISO 16/20
8 kipattintható bemenet; használható ISO 20/25
4 kipattintható bemenet; használható ISO 25/32
Izzítószálas vizsgálat: 750 °C (EN 60695 2-1)
Üzemi hőmérséklet: –25 °C és +40 °C között
Bemenetek kipattinthatók
Felpattintható fedél kivéve 310×240 és 360×270-es dobozok
Csavarok 1/4 fordulatos elfordításával rögzíthető fedél, a csavarok 1–0
jelöléssel
Rögzítés:
– 2 vagy 4 belső ponton (max . Ø5 mm-es csavarral)
– a négy sarokban vezetékezésen kívül (max. Ø4 mm-es csavarral)
– rögzítőtalppal (kat. szám: 0 358 02)
II. érintésvédelmi osztály

Műszaki jellemzők

Előre szerelt szerelvény Nincs
Max. vezetékkeresztmetszet 32 mm²
Alak Négyszögletű
Szerelési mód Univerzális
Földbe szerelés Nincs
Víz alatti szerelés Nincs
Csatlakozó csőátmérő 32 mm
Bevezetések száma 24
Bevezetés hátulról Nincs
Hosszúság 240 mm
Szélesség 190 mm
Mélység 94 mm
Sorolható Nincs
Szekrényátvezetés típusa Előpréselés
Anyag Műanyag
Halogénmentes Igen
Felület Kezeletlen
Szín Szürke
Védettség (IP) IP55
Fedél kivitel Egyéb
Átlátszó fedél Nincs
Önthető Nincs
Fedélrögzítés Bajonett zár
Öntvény anyag együtt szállítva Nincs
Plombálható Igen
Funkciótartás Nincs
Árnyékolással Nincs
Időjárásálló Igen
Alkalmazási hőmérséklet -25-40 °C
Robbanásbiztos kivitel Nincs
Robbanásveszélyes gáz-zónához Nincs
Robbanásveszélyes por-zónához Nincs
Ütésállóság (IK) IK07
Tárolási hőmérséklet -25-70 °C
RAL-szám 7035
Antibakteriális bevonat Nincs
Szövegmező / írási felület Nincs
Bemenő membrános tömszelence típusa Egyéb
Rögzítési pontok távolsága (vízszintesen) 80-80 mm
Rögzítési pontok távolsága (függőlegesen) 141-147 mm

Dokumentáció

1 dokumentum
Autocad 3D
3D_LG-092064.stp ifc (3.21 Mo)
